Tavsif

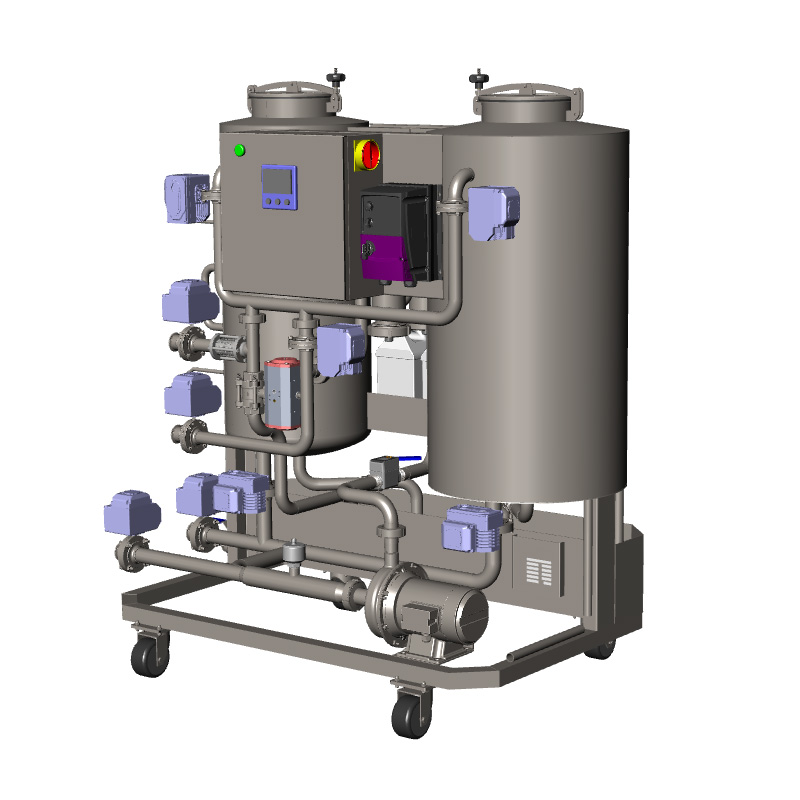

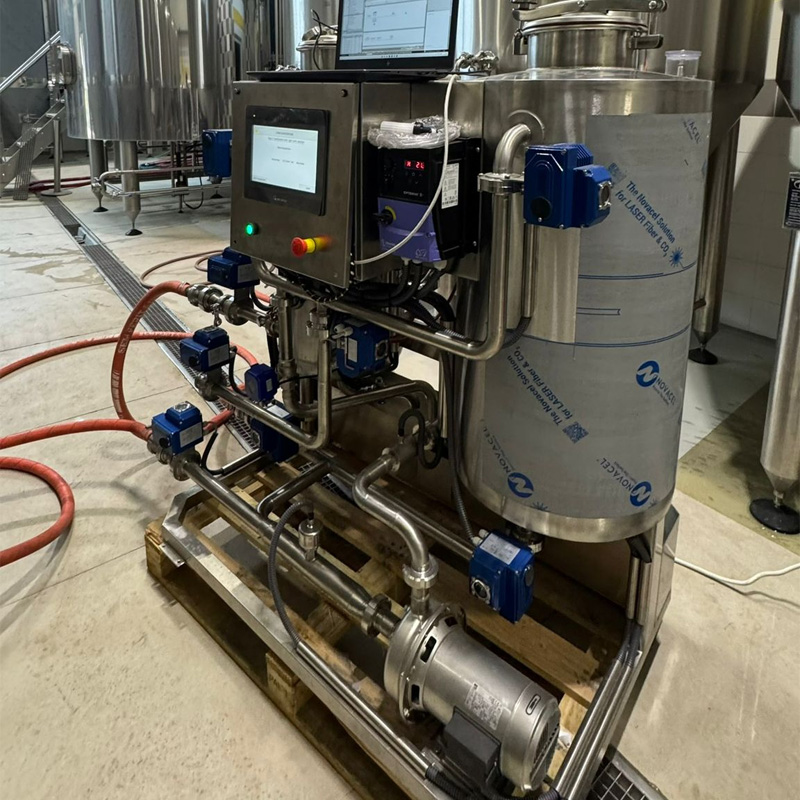

CIP-AM2 - bu ikkita tankli mobil tozalash tizimlarini avtomatik boshqarish tizimi. Avtomatlashtirish maxsus dastur, sensorlar, motorli klapanlar va teginishsiz displeyli PLC sanoat kompyuteridan foydalangan holda pivo zavodidagi barcha idishlarni, ixtiyoriy ravishda quvurlar va shlanglarni mukammal tozalash va sanitariya qilish uchun zarur bo'lgan barcha funktsiyalarni o'z ichiga oladi. Ushbu boshqaruv tizimi faqat CIP-102 va CIP-202 mashinalari bilan mos keladi.

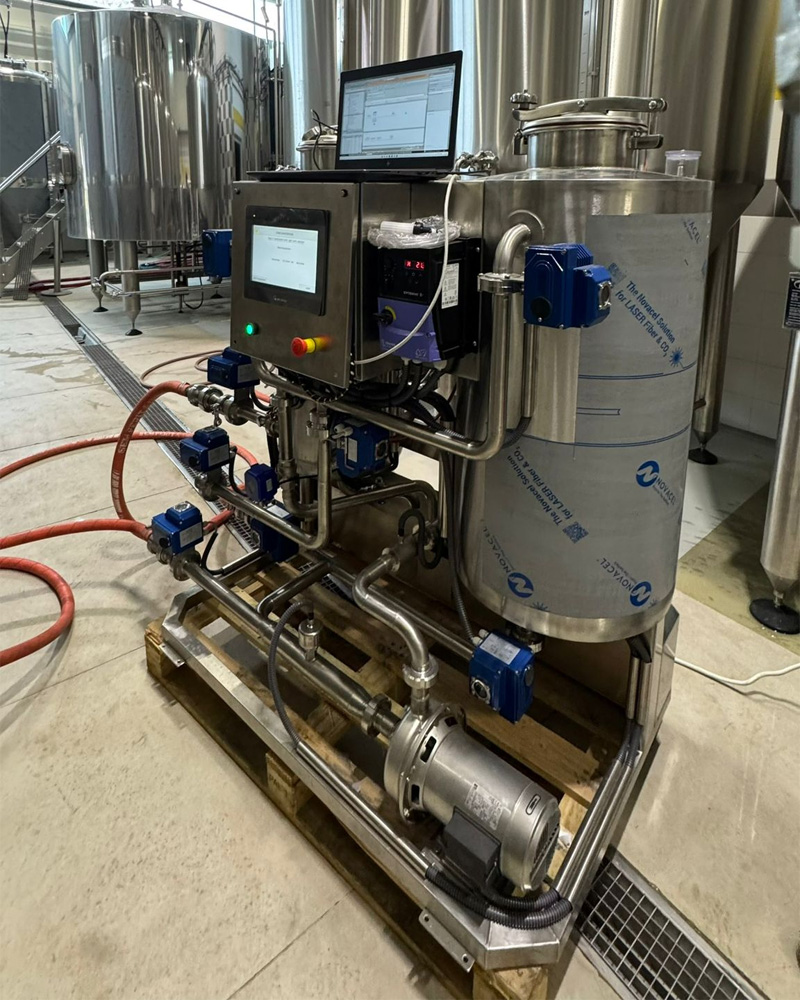

Avtomatik boshqaruv tizimiga quyidagilar kiradi:
I. Uskuna
- PLC protsessor birligi: Siemens Simatic S7-1200
- Displey: Weintek display 10" (sensorli displey)
- Chastotani o'zgartirgich – Invertek E3
- Siemens quvvatli kommutator
- Oqim o'lchagich – SM8020
- Motorli klapanlar - 7 dona servovalf 1" + 2 dona 5/4" servovalf
- Termosensorlar – 1 dona PT100
- Supero'tkazuvchilar sensori - LDL200
- To'liq quvur sensori - IFM LMT100
- Darajali sensor - 2 dona INDCOM SF141
- Induksion oqim o'lchagich - IFM SM8120
- Favqulodda to'xtatish tugmasi
- Peristatik nasoslarni dozalash - 2 dona
- Kabel to'plami - IFM
- Konsentrlangan kimyoviy moddalar solingan saqlash qutilari ushlagichlari – 2 dona
II. Dasturiy ta'minot (qo'lda va avtomatik operatsiyalar):
Qo'lda bajariladigan operatsiyalar:
- CIP stantsiyasini o'z-o'zini tozalash (agar mashina o'z-o'zini tozalash uchun qo'shimcha uskunalar bilan jihozlangan bo'lsa)
- CIP tanklaridan loyni olib tashlash
Avtomatik operatsiyalar:
- Tanklardagi sanitarizatsiya eritmasi darajasini avtomatik ravishda ushlab turish
- Konsentrlangan kimyoviy moddalarni kanistrlardan tanklarga avtomatik dozalash
- Tozalash jarayonida dezinfektsiyalash eritmalarining sifatini avtomatik saqlash
- Kimyoviy eritmalarni avtomatik isitish va kerakli haroratda saqlash
- Avtomatik yuvish davri - suv bilan (agar suv shlangi ulangan bo'lsa)
- Avtomatik tozalash davri - tanklardan kimyoviy eritmalar bilan
- Eritmalarni zararsizlantirish paytida avtomatik shamollatish aylanadi
- Quvur tizimining avtomatik yuvilishi
- Quvurlar va shlanglarni avtomatik tozalash va tozalash (ixtiyoriy ravishda, agar mashina shlanglar va quvurlarni tozalash uchun qo'shimcha uskunalar bilan jihozlangan bo'lsa)
- Sanitarizatsiya eritmasining sifatini tekshirish va tekshirish

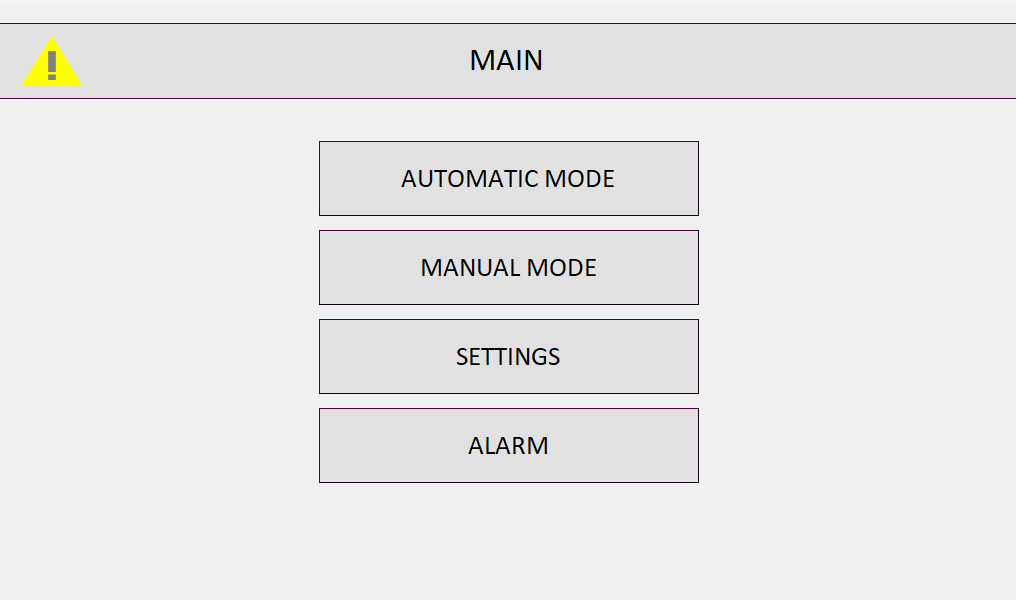

Asosiy menyu:

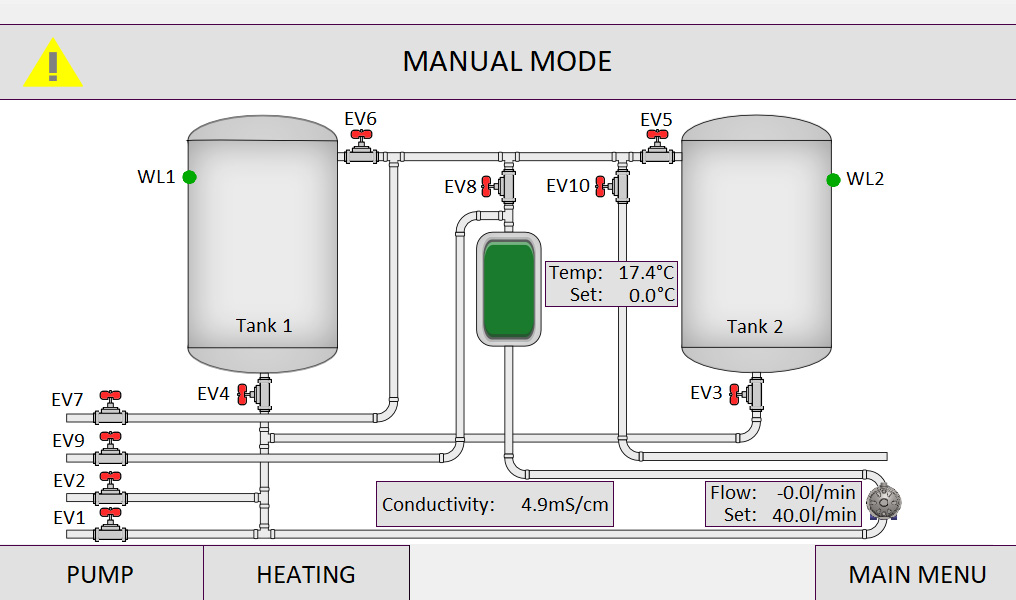

Qo'lda boshqarish rejimi:

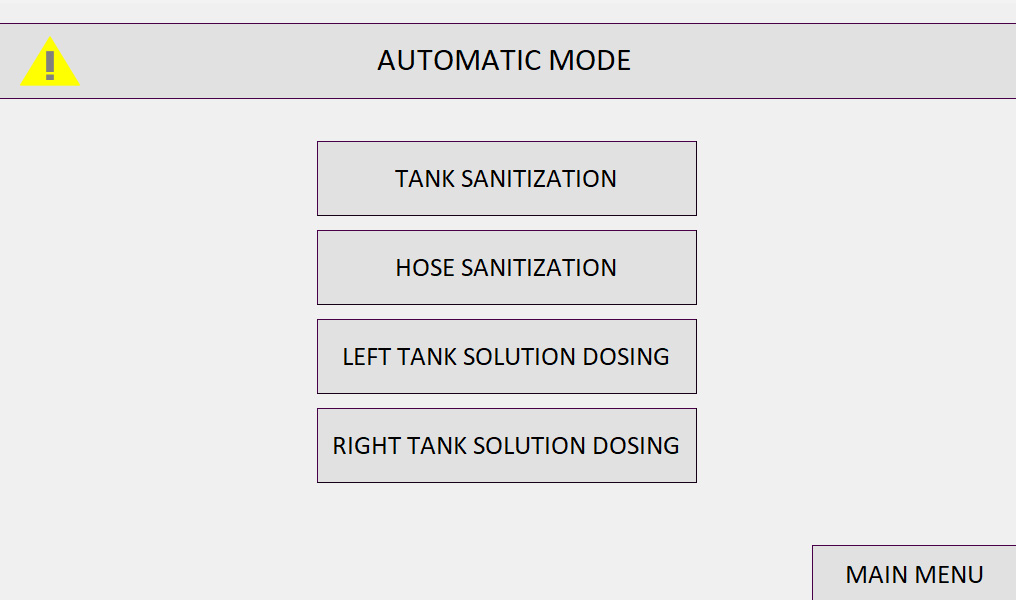

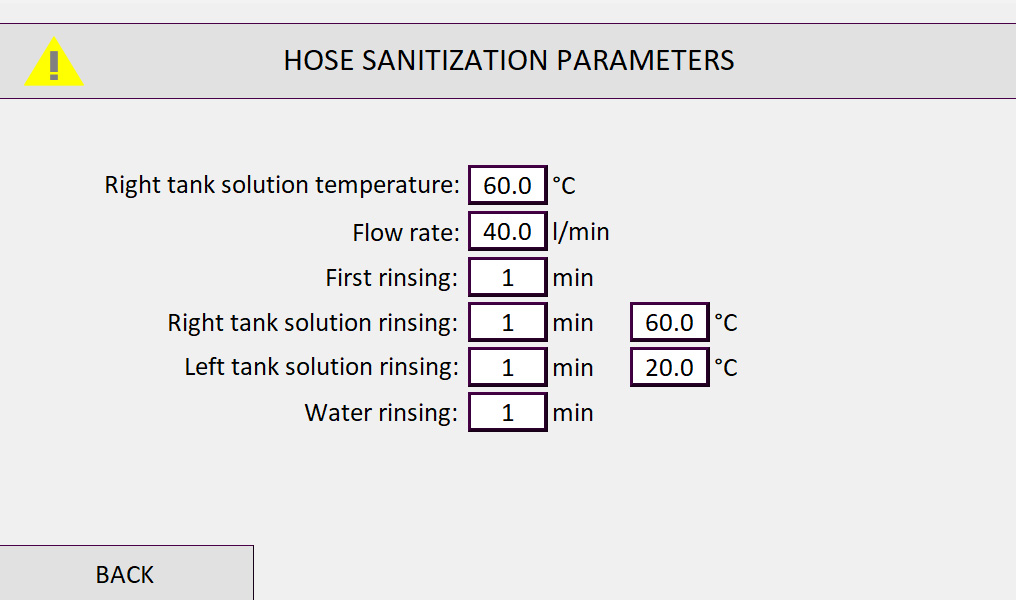

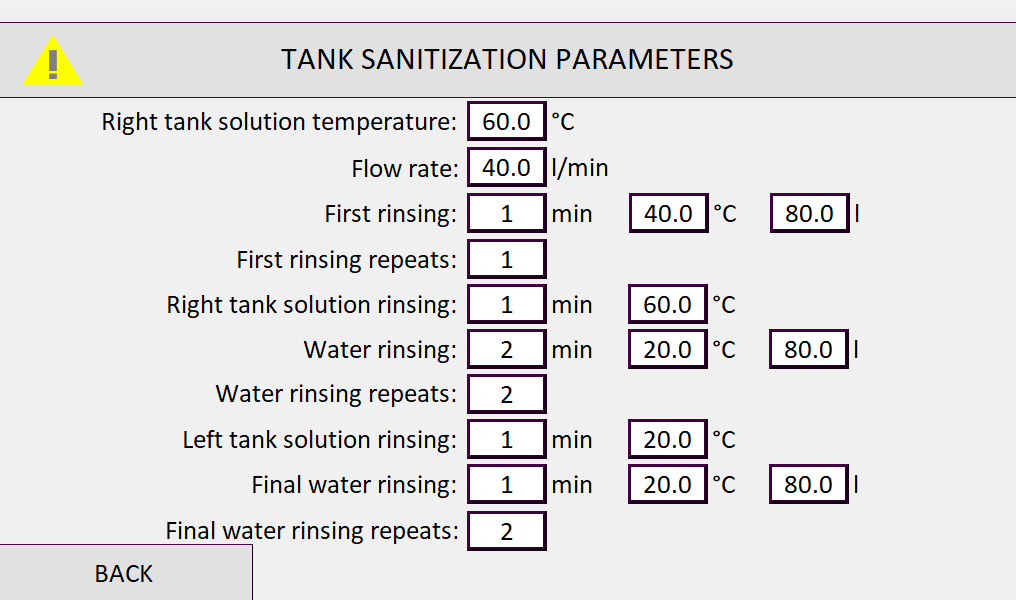

Avtomatik rejim:

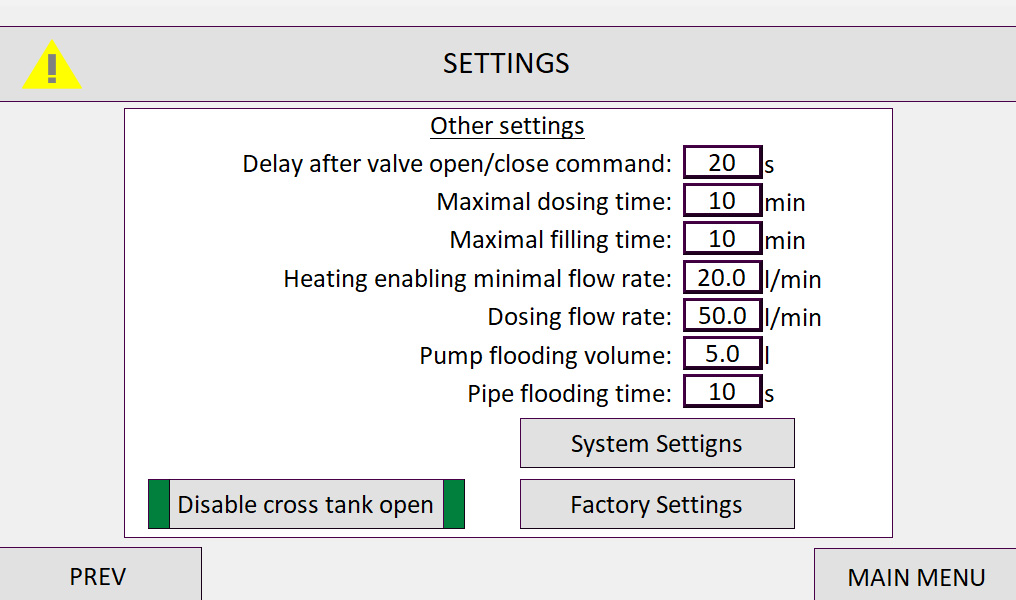

Sozlamalar menyusi:

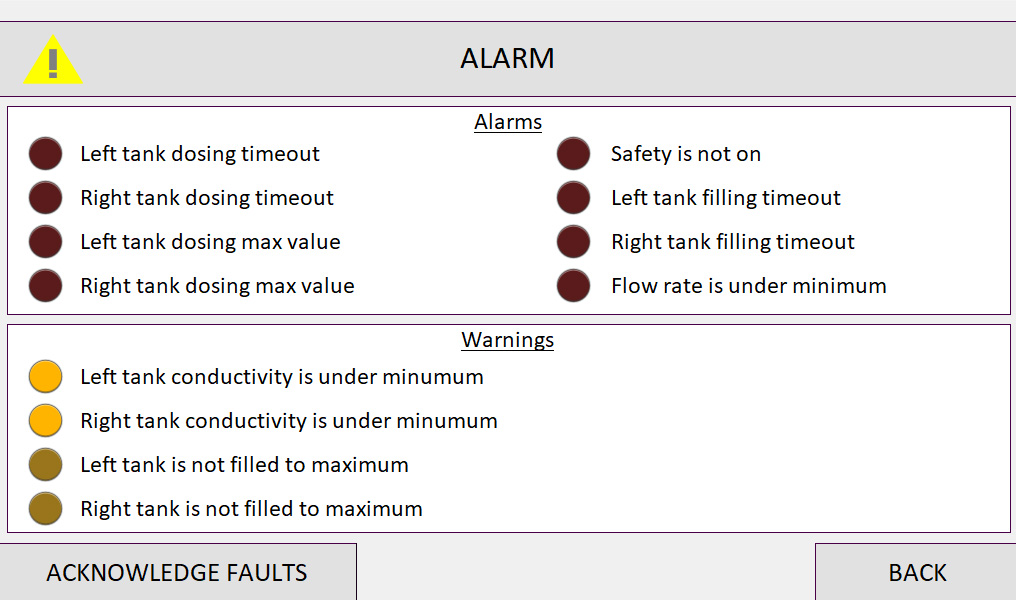

Signallar:
Faqat mobil CIP mashinalari uchun mo'ljallangan:
Tez-tez beriladigan savollar:
Savol: Sizga yuborgan narsam asosida biror narsani dasturlashim kerakmi yoki hamma narsa allaqachon ishga tushirish uchun dasturlashtirilganmi?
A: Hamma narsa biz tomonidan allaqachon dasturlashtirilgan. Asosiy vaqt va haroratlar o'rnatilgan, shuning uchun jihozni darhol ishlatish mumkin.
Savol: Agar shunday bo'lsa, tozalash dasturini tanlashim kerakmi va hamma narsa avtomatik ravishda sodir bo'ladimi yoki avval baklarni suv bilan to'ldirishim kerakmi?
A: CIPni yoqgandan so'ng, HMI eritmalarni tayyorlash kerakmi, ya'ni suvni ichkariga solib, kimyoviy eritmalarni kerakli konsentratsiyaga qadar dozalash kerakmi, deb so'raydi. Keyin bu jarayonni avtomatik jarayonlar menyusida mustaqil ravishda boshlash mumkin.
Savol: CIP stansiyasi avtomatik ravishda suv bilan to'ldirila boshlaydimi, ikkala kimyoviy eritma ham avtomatik ravishda suyultiriladi va keyin isitish boshlanadi va tozalash sikli o'z-o'zidan boshlanadimi?
A: Ha, qurilma yoqilgandan so'ng tayyorgarlik sikli boshlanadi.
Savol: Agar men baklarda kimyoviy eritmalarning boshqa kerakli konsentratsiyasiga erishishim kerak bo'lsa, qanday yo'l tutishim kerak? Ishqoriy va kislotaning kerakli konsentratsiyasini qayerga kiritaman?
A: Qo'llanmada, 7-bobda, chap va o'ng tanklar uchun o'tkazuvchanlik qiymatlarini ko'rsatuvchi ekranning skrinshoti mavjud. Bu yerda operator kerakli o'tkazuvchanlikni o'rnatadi va shuningdek, chegaralarni ham o'rnatishi mumkin.
Savol: Tozalash paytida kimyoviy eritmalarning konsentratsiyasi pasaysa nima bo'ladi? CIP tozalashni to'xtatadi va eritmaga konsentratlar qo'shadimi yoki buni o'zim qilishim kerakmi?
A: Eritmalar sanitariya siklini boshlashdan oldin tayyorlanadi. Sanitariya sikli davomida o'tkazuvchanlik bakning ifloslanishiga va hokazolarga qarab pasayadi. Ammo sanitariya siklini to'xtatib turish va eritma tayyorlashni qayta boshlash mumkin emas. Agar biz bakni sanitariya qilishning namunaviy misolini olsak - eritmalarni tayyorlash (konsentratsiya + harorat) va siklni keyinchalik boshlash. Bak avval suv bilan bir necha marta yuviladi, so'ngra unga sanitariya eritmasi quyiladi va yopiq aylanish sikli boshlanadi. Agar men siklni shu nuqtada to'xtatib, eritmalarni qayta dozalashni xohlasam, barcha eritmani bakga qaytarib quyib, dozalashni boshlashim kerak bo'ladi. Bu mantiqqa to'g'ri kelmaydi. Eritmaning konsentratsiyasi shunchalik keskin pasaymaydiki, uni yana dozalash kerak bo'ladi. Biroq, agar operator o'tkazuvchanlik (konsentratsiya) pasayganini aniqlasa, u sanitariya jarayonini takrorlashi mumkin.
Savol: O'tkazuvchanlik o'lchagichi aslida nimani ko'rsatishini va u bilan qanday ishlashni tushunmayapman.
A: O'tkazuvchanlik o'lchagichi sanitariya eritmalarining o'tkazuvchanligini ko'rsatadi. Sanitariya eritmasi turiga va haroratiga qarab, eritmaning qanday o'tkazuvchanlikka ega bo'lishi kerakligini aniqlash kerak. Masalan, 60°C haroratda 2% konsentratsiyali NaOH eritmasi (ishqor) uchun o'tkazuvchanlik 120 – 140 mS/sm3 ni tashkil qiladi. Shu sababli, izolyatsiyalangan idish uchun o'tkazuvchanlik qiymati sukut bo'yicha 114 mS/sm3 ga o'rnatiladi. Shunday qilib, bu aslida qanday sanitariya eritmalaridan, qanday haroratda va qanday konsentratsiyalarda foydalanishni xohlashingizga bog'liq. Keyin o'tkazuvchanlik qiymatini o'zingiz sozlashingiz kerak. Sanitariya eritmalarining konsentratsiyasi, kislotali yoki ishqoriy bo'lsin, 5% dan oshmasligi kerak (bu ishlatilgan materiallar bilan cheklangan).
