Apraksts
CIP-AM3 ir automātiska vadības sistēma mobilajām Cleaning In Place sistēmām ar trim tvertnēm. Automatizācija ietver visas funkcijas, kas nepieciešamas, lai pilnveidotu visu konteineru un pēc izvēles arī cauruļu un šļūteņu tīrīšanu un sanitāriju alus darītavā, izmantojot īpašu programmu, sensorus, motorizētus vārstus un PLC industriālo datoru ar bezskāriena displeju. Šī vadības sistēma ir saderīga tikai ar CIP-103 un CIP-203 iekārtām.

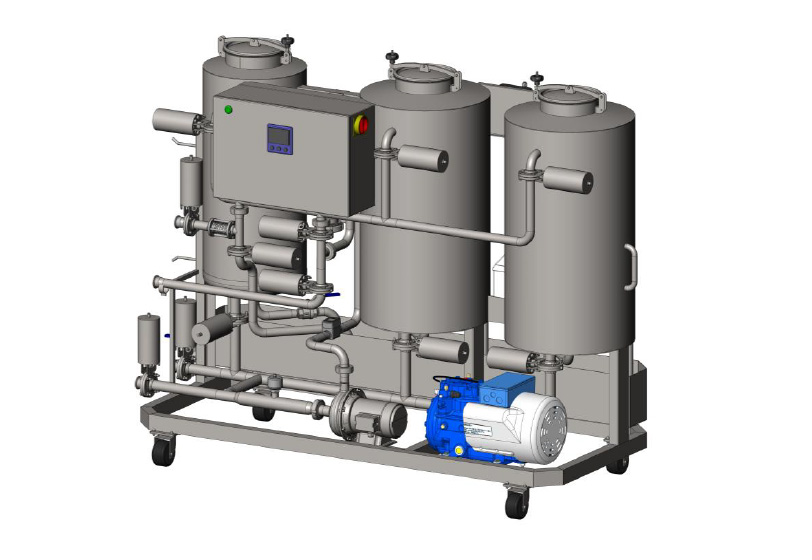

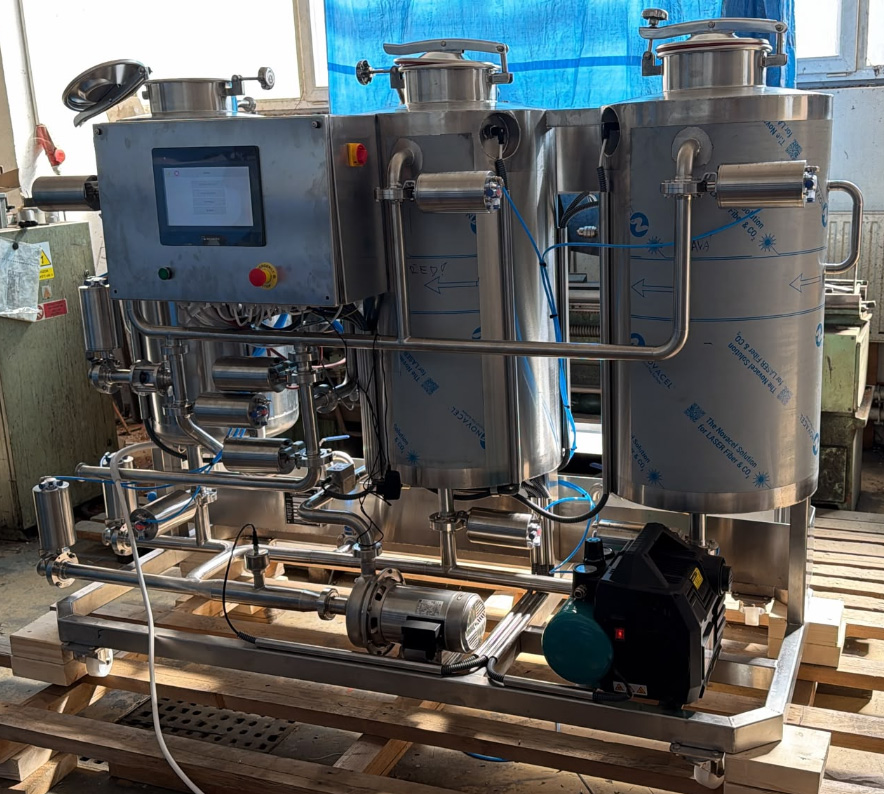

CIP-103 + AM3 (automātiskās vadības sistēmas) izmēri un aprīkojums:
Automātiskās vadības sistēma ietver:
I. aparatūra
- PLC procesora bloks: Siemens Simatic S7-1200
- Displejs: Weintek displejs 10 collas (skārienjutīgs displejs)
- Frekvences pārveidotājs – Invertek E3
- Siemens barošanas sadales skapis
- Plūsmas mērītājs – SM8020
- Motorizēti vārsti – 9gab servovārsta 1″ + 3gab servovārsta 5/4″
- Termosensori – 1 gab. PT100
- Vadītspējas sensors - LDL200
- Pilnas caurules sensors – IFM LMT100
- Līmeņa sensors – 3gab INDCOM SF141
- Indukcijas plūsmas mērītājs – IFM SM8120
- Avārijas apturēšanas poga
- Dozējošie peristatiskie sūkņi – 2gab
- Kabeļu komplekts – IFM
- Uzglabāšanas kannu ar koncentrētām ķimikālijām turētāji – 2 gab.
II. Programmatūra (manuālas un automātiskas darbības):
Manuālās darbības:
- CIP stacijas pašattīrīšanās (ja iekārta ir aprīkota ar papildu aprīkojumu pašattīrīšanai)
- Dūņu noņemšana no CIP tvertnēm
Automātiskās darbības:
- Automātiska dezinfekcijas šķīduma līmeņa uzturēšana tvertnēs
- Automātiska koncentrēto ķīmisko vielu dozēšana no tvertnēm uz tvertnēm
- Automātiska dezinfekcijas šķīdumu kvalitātes uzturēšana tīrīšanas procesa laikā
- Automātiska sildīšana un ķīmisko šķīdumu uzturēšana vajadzīgajā temperatūrā
- Automātiskais skalošanas cikls – ar ūdeni (ja ir pievienota ūdens šļūtene)
- Automātiskais tīrīšanas cikls – ar ķīmiskiem šķīdumiem no tvertnēm
- Automātiska ventilācija, ja cirkulē sanitārijas risinājumi
- Automātiska cauruļu sistēmas izskalošana

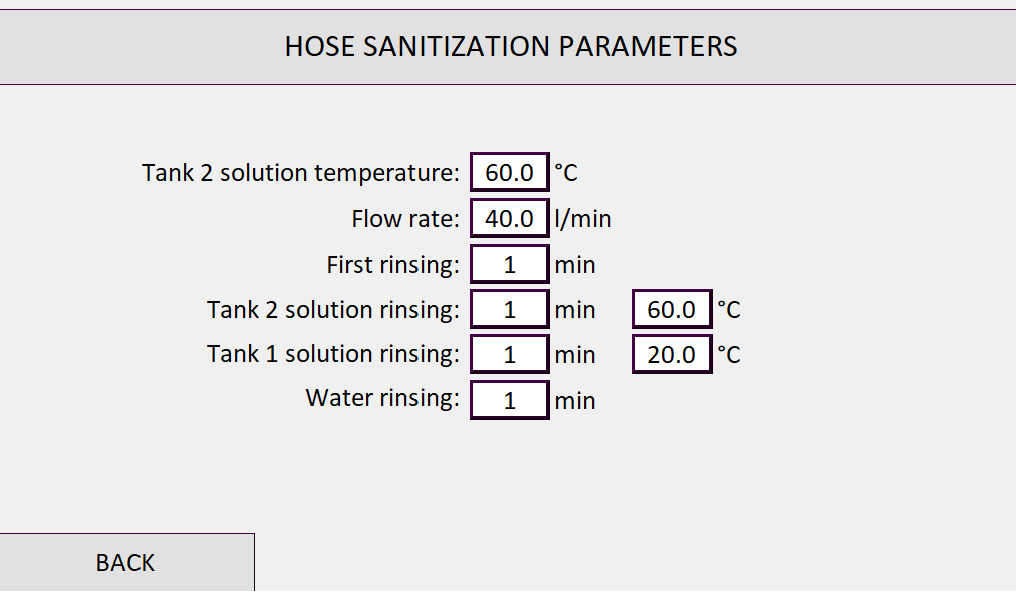

- Cauruļu un šļūteņu automātiska tīrīšana un dezinfekcija (pēc izvēles, ja iekārta ir aprīkota ar papildu aprīkojumu šļūteņu un cauruļvadu tīrīšanai)
- Sanitizējošā šķīduma kvalitātes noteikšana un pārbaude
Galvenā izvēlne:

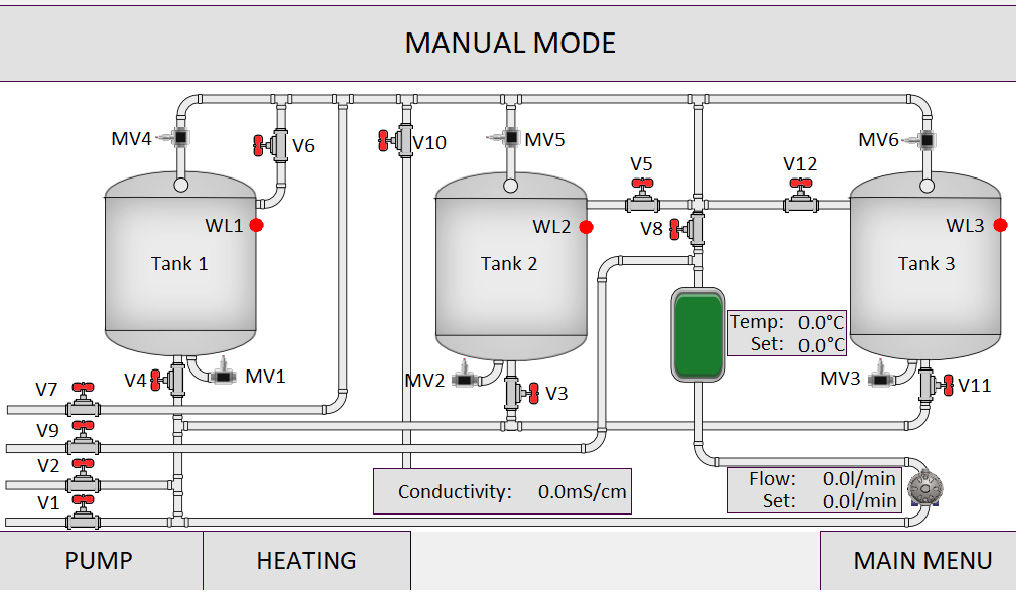

Manuālais režīms:

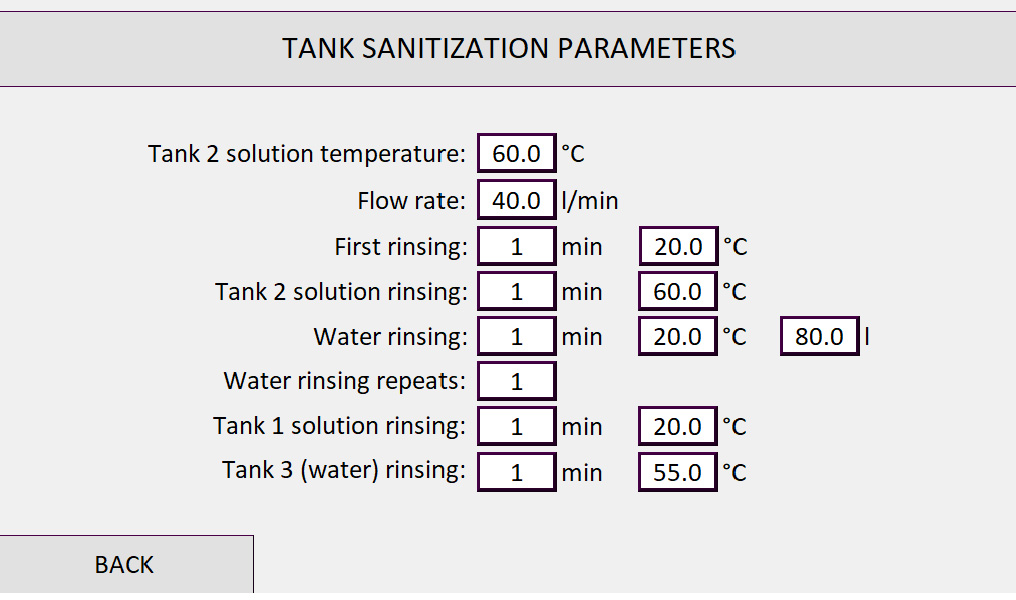

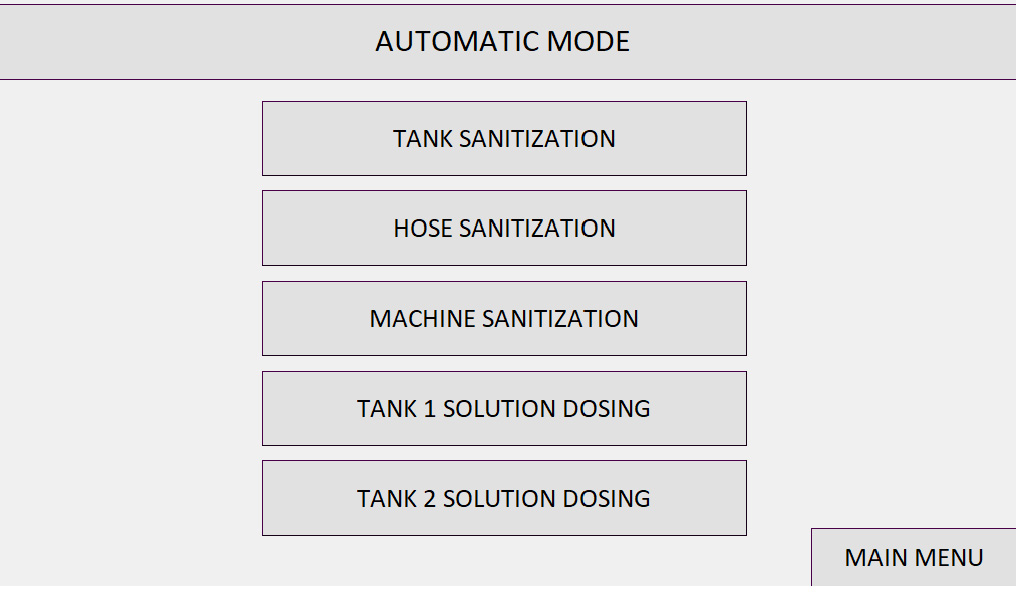

Automātiskais režīms:

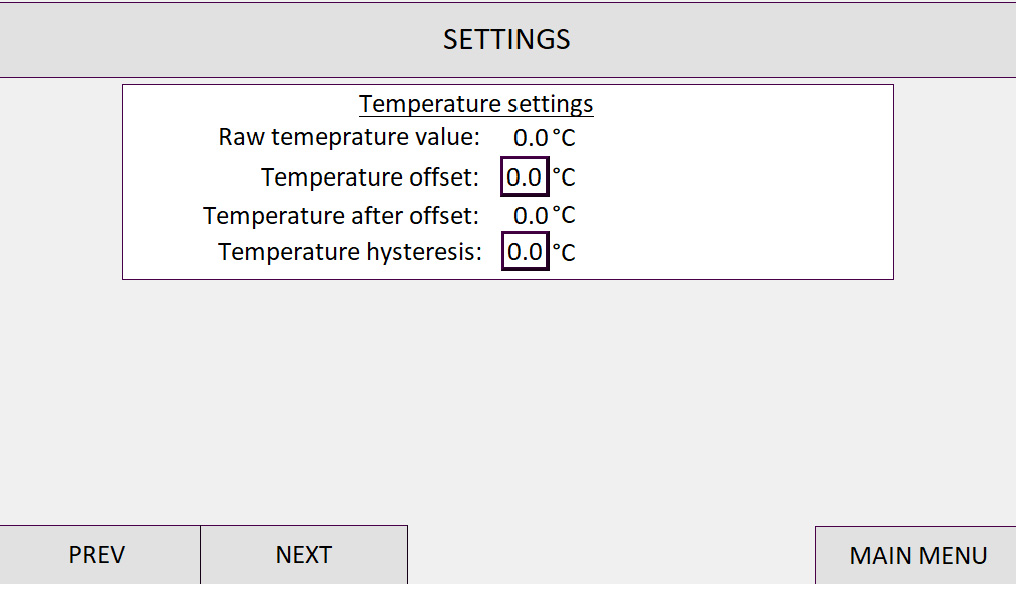

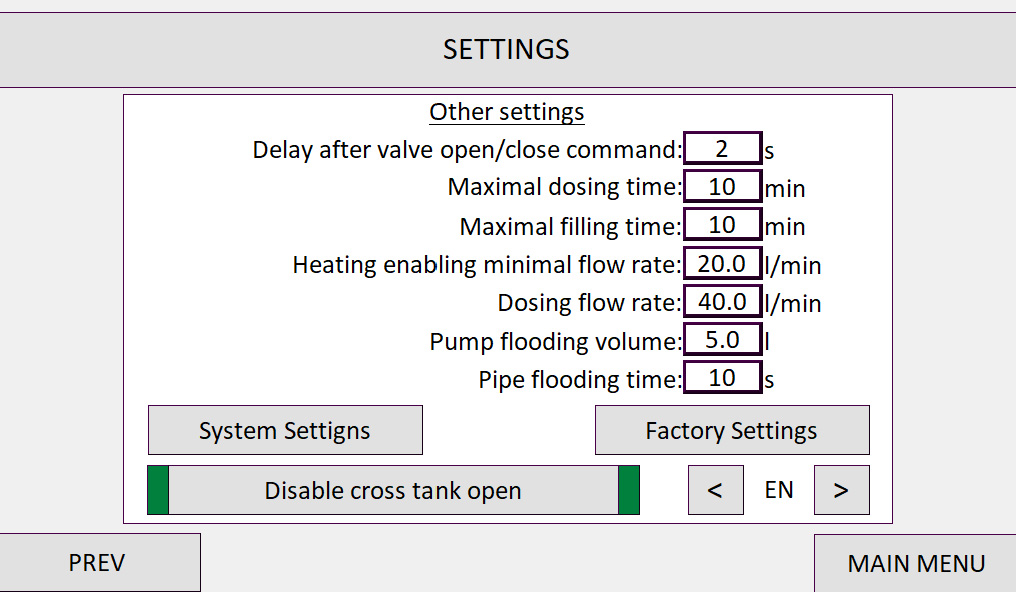

Iestatījumu izvēlne:

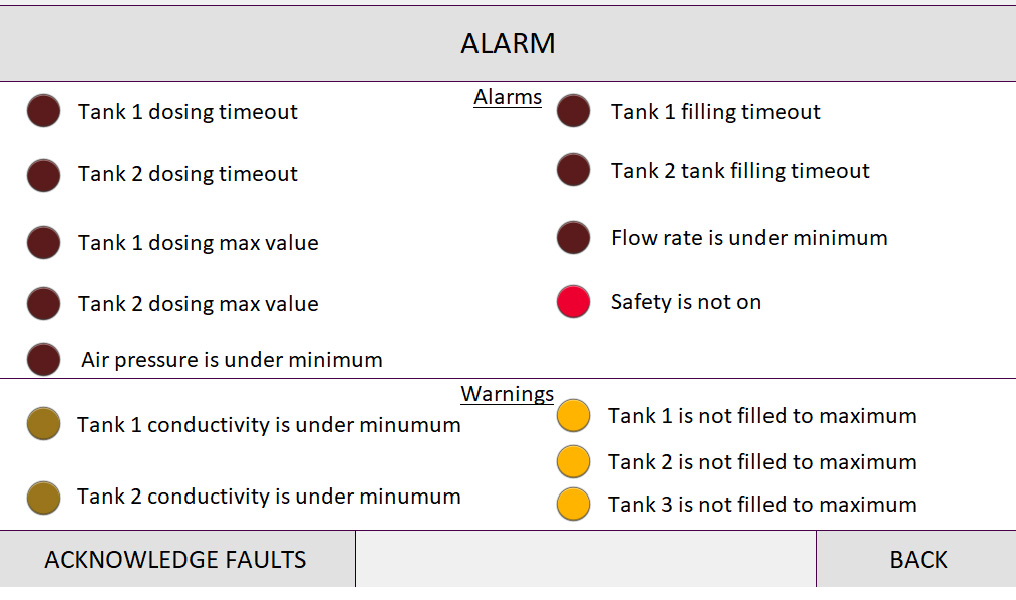

Trauksmes:

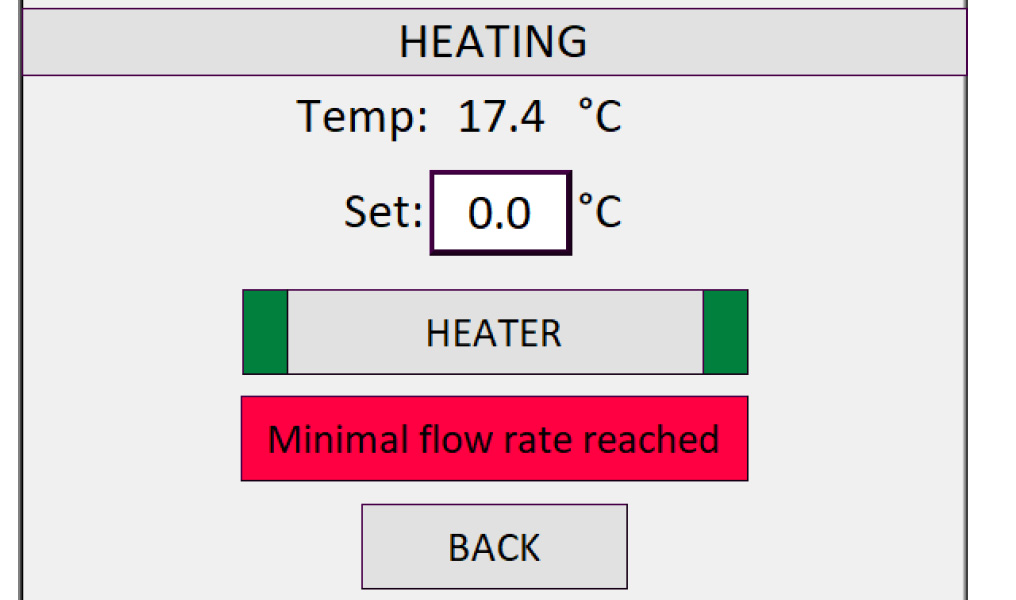

Apkures kontrole:

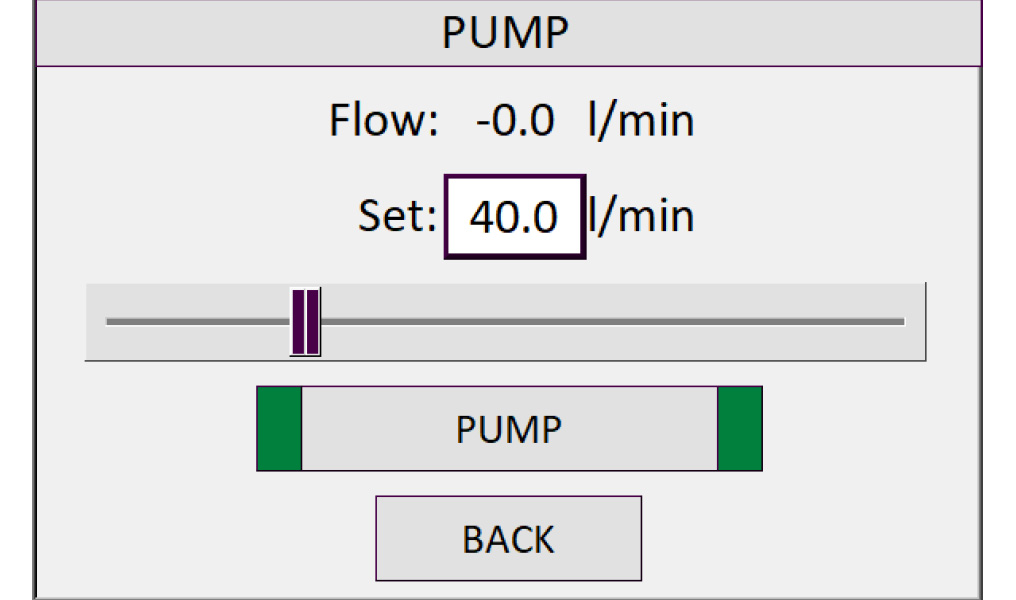

Sūkņa veiktspējas kontrole:

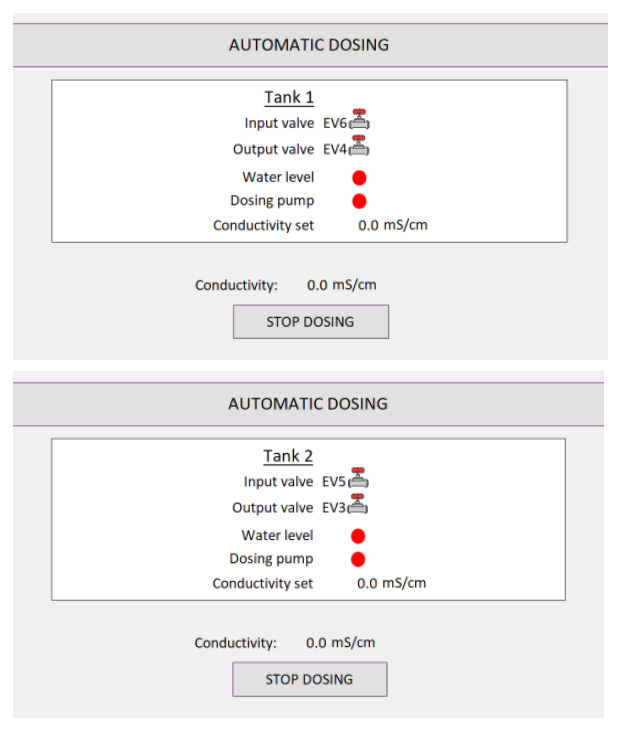

Automātiska ķīmisko vielu dozēšana:
Bieži uzdotie jautājumi:
J: Vai man kaut kas ir jāieprogrammē, vai arī viss jau ir ieprogrammēts, lai sāktu darbu, pamatojoties uz to, ko es jums nosūtīju?
A: Mēs visu jau esam ieprogrammējuši. Pamatlaiki un temperatūras ir iestatītas, tāpēc ierīci var lietot nekavējoties.
J: Tātad, ja tā, vai man jāizvēlas tīrīšanas programma, un viss notiks automātiski, vai arī man vispirms ir jāpiepilda tvertnes ar ūdeni?
A: Pēc CIP ieslēgšanas HMI jautās, vai ir nepieciešams sagatavot šķīdumus, proti, ieliet ūdeni un dozēt ķīmiskos šķīdumus atbilstošā koncentrācijā. Pēc tam šo procesu var sākt neatkarīgi automātisko procesu izvēlnē.
J: Vai CIP stacija automātiski sāks pildīties ar ūdeni, abi ķīmiskie šķīdumi tiks automātiski atšķaidīti un pēc tam sāksies sildīšana un tīrīšanas cikls pats no sevis?
A: Jā, pagatavošanas cikls sāksies pēc ierīces ieslēgšanas.
J: Kā man rīkoties, ja tvertnēs ir jāpanāk cita vēlamā ķīmisko šķīdumu koncentrācija? Kur man jāievada vēlamā sārmu un skābes koncentrācija?

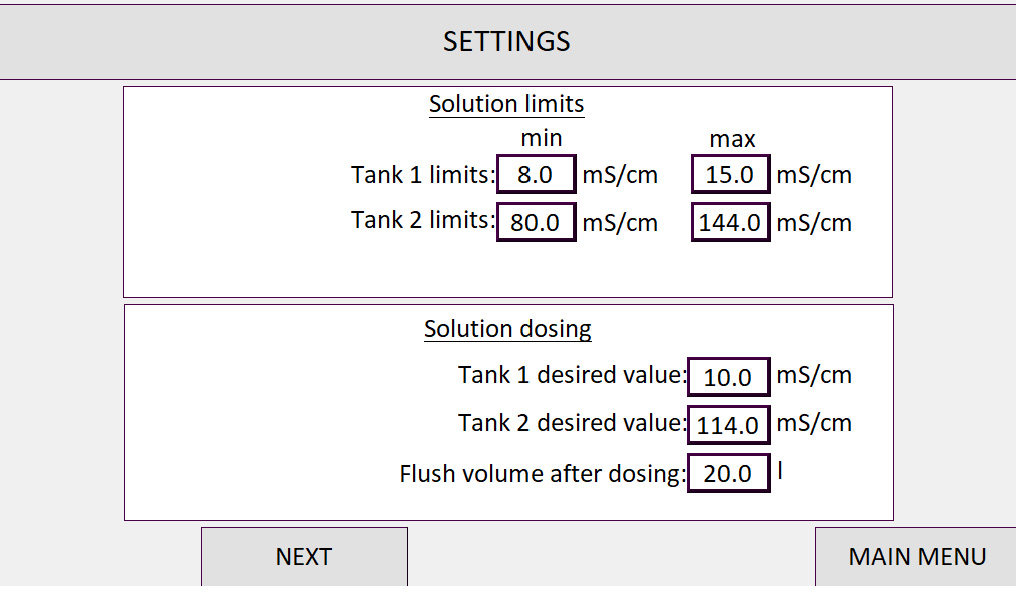

A: Rokasgrāmatas 7. nodaļā ir ekrānuzņēmums, kurā redzamas kreisās un labās tvertnes vadītspējas vērtības. Šeit operators iestata vēlamo vadītspēju un var arī iestatīt ierobežojumus.
J: Kas notiek, ja ķīmisko šķīdumu koncentrācija tīrīšanas laikā samazinās? Vai CIP tīrīšana pārtrauks tīrīšanu un pievienos šķīdumam koncentrātus, vai arī man tas jādara pašam?
A: Šķīdumi tiek sagatavoti pirms sanitārijas cikla uzsākšanas. Sanitārās cikla laikā vadītspēja samazināsies atkarībā no tvertnes piesārņojuma utt. Taču nav iespējams apturēt sanitārijas ciklu un atsākt šķīduma sagatavošanu. Ja ņemam tvertnes sanitārijas modeļa piemēru – šķīdumu sagatavošana (koncentrācija + temperatūra) un sekojoša cikla sākšana. Tvertne vispirms vairākas reizes tiek izskalota ar ūdeni, pēc tam tajā tiek iesūknēts sanitārijas šķīdums, un sākas slēgtas cirkulācijas cikls. Ja es vēlētos šajā brīdī apturēt ciklu un atkārtoti dozēt šķīdumus, man viss šķīdums būtu jāiesūknē atpakaļ tvertnē un jāsāk dozēšana. Tas nav loģiski. Šķīduma koncentrācija nesamazināsies tik radikāli, ka tas būtu jādozē vēlreiz. Tomēr, ja operators konstatē, ka vadītspēja (koncentrācija) ir samazinājusies, viņš var atkārtot sanitārijas procesu.
J: Es nesaprotu, ko īsti rāda vadītspējas mērītājs un kā ar to strādāt.
A: Vadītspējas mērītājs parāda sanitārijas šķīdumu vadītspēju. Atkarībā no sanitārijas šķīduma veida un temperatūras ir jānoskaidro, kādai jābūt šķīduma vadītspējai. Piemēram, NaOH šķīdumam (sārmam) ar koncentrāciju 2% 60°C temperatūrā vadītspēja ir 120–140 mS/cm. Šī iemesla dēļ izolētas tvertnes vadītspējas vērtība pēc noklusējuma ir iestatīta uz 114 mS/cm. Tātad tas tiešām ir atkarīgs no tā, kādus sanitārijas šķīdumus vēlaties izmantot, kādā temperatūrā un kādā koncentrācijā. Pēc tam jums pašam jāpielāgo vadītspējas vērtība. Sanitārijas šķīdumu koncentrācija, neatkarīgi no tā, vai tie ir skābi vai sārmaini, nedrīkst pārsniegt 5% (tā ir ierobežota ar izmantotajiem materiāliem).
