Popis
Automatický elektrický generátor horké páry s výkonem 750 kW (až 1000 kg horké páry za hodinu)
Přívod vody lze připojit přímo k vodovodnímu řadu nebo k nádrži na kondenzát. Regulace tlaku pracovní páry je nastavitelná v rozsahu od 1 do 6 barů.
Plášť parogenerátoru je vyroben v souladu s platnými předpisy PED CE (PED 2014/68/EU).
Vyrobeno v EU.
Doporučené použití:
- Ohřev strojů na vaření mladiny - doporučeno pro varny s maximálním užitným objemem 8000 litrů na jedno vaření
- Ohřev vody, nápojů nebo chemických roztoků ve vodních tancích, stanicích CIP, kotlích, pasterizacích atd.
- Ohřev potravinářských strojů
- Sterilizace nádob, potrubí, hadic, nerezových kegů, filtrů, zařízení pro výrobu potravin, vybavení pro farmacii… horkou párou
Parametry a příslušenství:
| Technické údaje | Model : TSE-1000 DUO / 750 kW / 6 bar |
| Výkon (kW) | 750 kW |
| Kapacita (kg horké páry za hodinu) | 1000 kg / h |
| Maximální pracovní tlak | 0.60 MPa – 6.0 barů |
| Hydraulický zkušební tlak | 1,04 MPa – 10,4 barů |
| Maximální provozní teplota nasycené přehřáté páry | 190 °C |
| Projektová teplota páry | 250 °C |
| Napájecí napětí a frekvence (EU verze) | 3-fázové 380-420V / 50 Hz |
| Spotřeba energie | 755 kW |
| Kapacita kotle (celkem) | 817 litrů |
| Kapacita kotle (pracovní) | 613 litrů |
| Vysokoteplotní čerpadla | 2 kW |
| Elektrické ohřívače | 750 kW |
| Bezpečnostní přetlakový ventil | 6.5 bar |
| Maximální teplota napájecí vody | 70 ° C |
| Přívod vody | BSP 3/4″ (ET) |
| Odtok vody | BSP 3/4″ (ET) |
| Vypouštění vody nad úrovní hladiny | BSP 1″ (ET) |
| Návrat kondenzátu | BSP 1″ (ET) |
| Výstup páry | BSP 2″ (IT) |
| Celkové rozměry | D x Š x V : 2450 x 1300 x 2000 mm |
| Čistá hmotnost | 1300 kg |
| Celková hmotnost | 1500 kg |
| Rozměry balení s paletou | 2500 x 1350 x 2200 mm |
| Certifikát dle předpisů PED | 2014 / 68 / EU |
| Nedestruktivní zkouška | Penetrační kapalina |
| Hydraulická zkouška | 10.4 bar |
Volitelné vybavení:
| Popis | Cena / sada |
| DHS-TSE1000 : Čtyřúrovňový topný systém – čtyři přepínatelné topné výkony (250 / 500 / 750 / 1000 kW) | Cena na vyžádání |
| CT-TSE150 : Nádrž na vodu 150L na vratný kondenzát, včetně snímače hladiny, elektromagnetického ventilu a termostatu | Cena na vyžádání |
| TSD-TSE1000: Chladicí nádrže se systémem odvodnění kotlového kalu (sada pro dva parní kotle) | Cena na vyžádání |
| ASR-TSE1000: Automatický ventil pro odkalování (sada pro dva parní kotle) | Cena na vyžádání |
| TSE-IND40: PRŮMYSL 4.0 – Sada pro dálkové monitorování stavu parního generátoru | Cena na vyžádání |
| WTS-SG25: Systém úpravy vody Duplex – nezbytný k prevenci poškození stroje minerálními usazeninami (2500 l/hod) | WTS-SG25 |
| TSE-HE50 : Náhradní topné těleso 50kW | Cena na vyžádání |
| SSFS-MX84: Kompletní sada příslušenství z nerezové oceli pro dosažení čisté páry (kulinářská kvalita) pro 2″ parní potrubí | SSFS-MX84 |

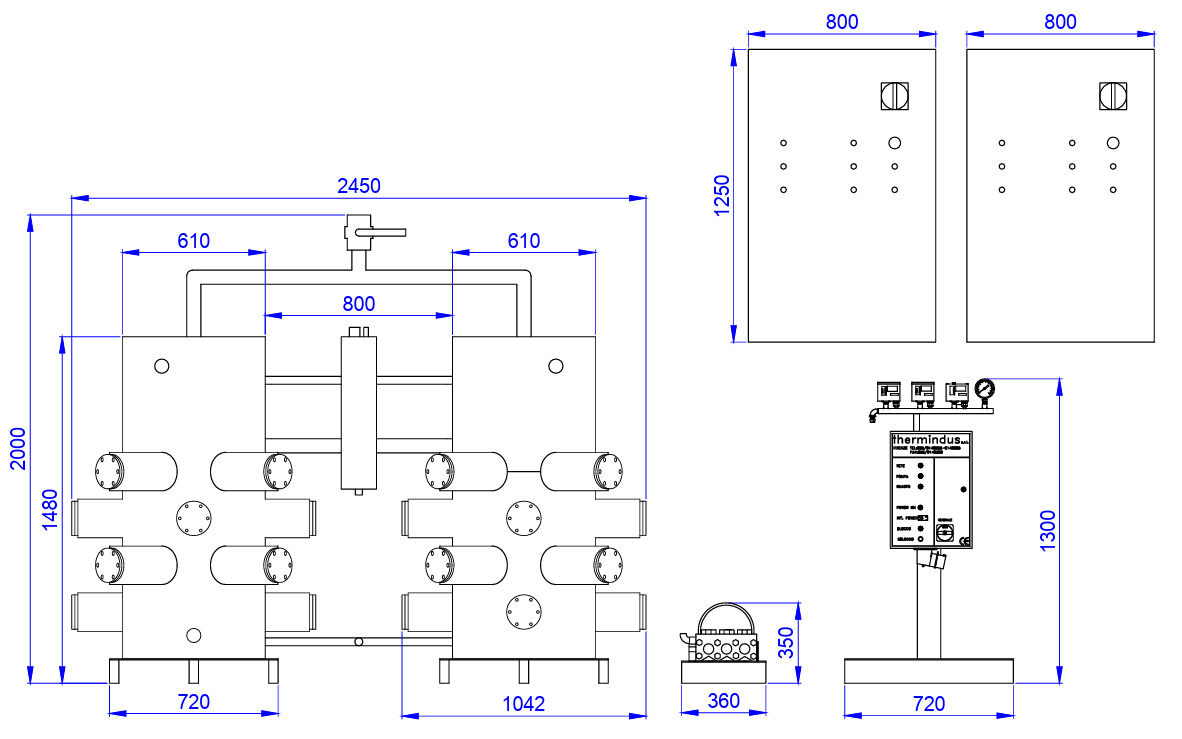

Rozměry:
Záruka : 12 měsíců (pro všechny díly) - Zákazník s pomocí naší vzdálené podpory identifikuje špatnou součást a poté nám ji pošle. Poté bude zákazníkovi zaslán náhradní díl.
Služby opravy na místě nejsou zahrnuty.
Doba dodání obvykle 2–4 měsíce (dle aktuálního stavu obchodu)
Možné doplňky :

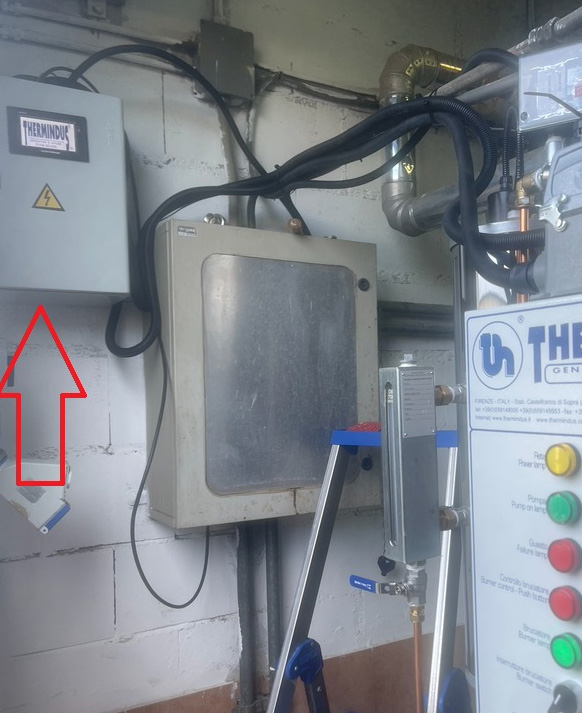

ASR-RMK1000: Sada pro dálkové monitorování stavu parního generátoru

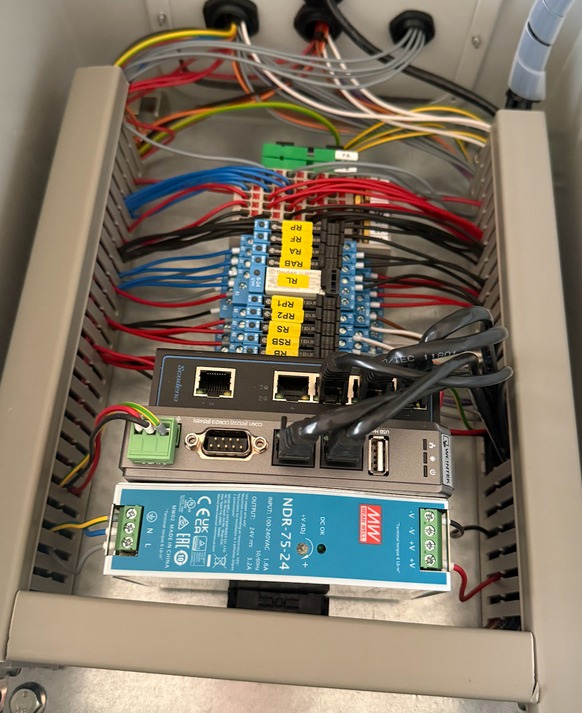

Protože podle našeho názoru nejsou PLC tak spolehlivé jako elektromechanická zařízení, rozhodli jsme se zabudovat samostatný ovládací panel zapojený sériově mezi příslušenství a standardní ovládací panel. Tímto způsobem lze v případě jakýchkoli problémů s panelem Průmyslu 4.0 jej rychle odpojit, což umožní parnímu generátoru pokračovat v provozu konvenčním způsobem.
Jakmile je přídavný ovládací panel nainstalován a připojen k internetu, zákazník jej bude moci monitorovat buď lokálně přes PC, nebo vzdáleně prostřednictvím aplikace v chytrém telefonu.
PLC může fungovat jako samostatný systém nebo být propojeno se stávajícím systémem přes Modbus, což poskytuje přístup k provozním parametrům.
