Popis
NIG-OS-40NX je výkonný kompaktní generátor dusíku PSA s výrobní kapacitou od 6840 do 142370 litrů dusíku za hodinu (v závislosti na požadované čistotě). Dusík je vyráběn procesem kolísání tlaku, čímž je zajištěna úroveň čistoty od 95 % do 99.9995 %. Maximální tlak: 10 barů. Doporučuje se zahrnout do sady 500litrovou sběrnou nádrž na dusíkový produkt (500 l/11 barů) – viz volitelné vybavení. Vzduchový kompresor není součástí generátoru dusíku. Doporučené řešení pro většinu malých pivovarů – dusík je užitečný jako inertní tlačný plyn (pro přepravu produktu mezi tlakovými nádobami nebo do výčepního zařízení v hospodě) namísto drahého CO2. Vyrobeno v Evropské unii.
O technologii PSA - Adsorpce tlakových výkyvů
Úroveň čistoty dusíku PSA až 99.9995 %, kapacita až 142.37 m3 N2 za hodinu
Dusík se generuje procesem tlakového výkyvu, čímž se dosáhne čistoty až do hodnoty 99.9995%.
Adsorpce dusíku je založena na dvou nádobách naplněných aktivním uhlíkem CMS, které jsou střídavě napájeny stlačeným oddělením dusíku a kyslíku.
Dusík se shromažďuje v systémové nádobě, kyslík se uvolňuje do atmosféry.
Všechny údaje, které si zákazník přeje měřit, jako je teplota stlačeného vzduchu, tlak stlačeného vzduchu, čistota a tlak vytvářeného dusíku, jsou průběžně monitorovány a protokolovány
Schéma systému pro výrobu dusíku:

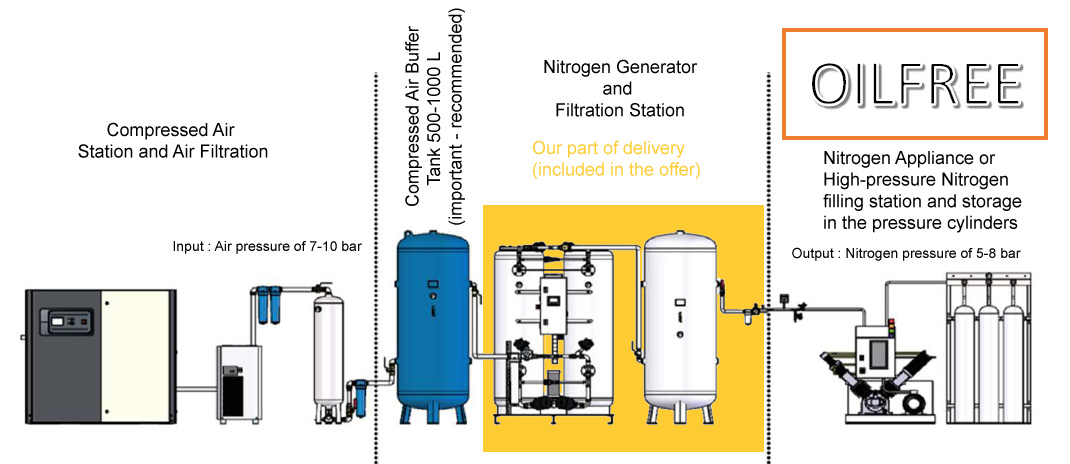

Náš systém je konfigurován do 3 fází. Každá fáze má několik pečlivě nakonfigurovaných komponent.
Výrobní kapacita a čistota vyrobeného dusíku:
Verze s vysokou čistotou dusíku:
| Vstupní tlak stlačený vzduch |
Obsah O2
Obsah N2 |
5%
95% |
3%
97% |
2%
98% |
1%
99% |
0.5%
99.5% |
0.1%
99.9% |
0.05%
99.95% |
|
| 7 bar g | průtok N2 [Nm3/h] | 122.95 | 109.29 | 95.63 | 75.14 | 62.18 | 41.77 | 34.39 | |
| 7 bar g | Vzduch [m3/min] FAD | 4.10 | 4.01 | 3.83 | 3.38 | 3.01 | 2.37 | 2.12 | |
| 8 bar g | průtok N2 [Nm3/h] | 129.43 | 115.04 | 100.66 | 79.09 | 65.45 | 43.97 | 36.20 | |
| 8 bar g | Vzduch [m3/min] FAD | 4.31 | 4.22 | 4.03 | 3.56 | 3.16 | 2.49 | 2.23 | |
| 9 bar g | průtok N2 [Nm3/h] | 135.90 | 120.80 | 105.70 | 83.05 | 68.72 | 46.17 | 38.01 | |
| 9 bar g | Vzduch [m3/min] FAD | 4.53 | 4.43 | 4.23 | 3.74 | 3.32 | 2.62 | 2.34 | |
| 10 bar g | průtok N2 [Nm3/h] | 142.37 | 126.55 | 110.73 | 87.00 | 71.99 | 48.37 | 39.82 | |
| 10 bar g | Vzduch [m3/min] FAD | 4.75 | 4.64 | 4.43 | 3.92 | 3.48 | 2.74 | 2.46 |
Verze s ultra vysokou čistotou dusíku:
| Vstupní tlak stlačený vzduch |
Obsah O2
Obsah N2 |
0.01%
99.99% |
0.005%
99.995% |
0.001%
99.999% |
0.0005%
99.9995% |
|
| 7 bar g | průtok N2 [Nm3/h] | 19.43 | 15.60 | 10.88 | 6.84 | |
| 7 bar g | Vzduch [m3/min] FAD | 1.55 | 1.38 | 1.14 | 1.07 | |
| 8 bar g | průtok N2 [Nm3/h] | 20.45 | 16.42 | 11.45 | 7.20 | |
| 8 bar g | Vzduch [m3/min] FAD | 1.64 | 1.45 | 1.20 | 1.12 | |
| 9 bar g | průtok N2 [Nm3/h] | 21.48 | 17.24 | 12.03 | 7.56 | |
| 9 bar g | Vzduch [m3/min] FAD | 1.72 | 1.52 | 1.26 | 1.18 | |
| 10 bar g | průtok N2 [Nm3/h] | 22.50 | 18.07 | 12.60 | 7.92 | |
| 10 bar g | Vzduch [m3/min] FAD | 1.80 | 1.60 | 1.32 | 1.24 |
Technické specifikace
| Technické údaje Připojení & | |
|---|---|

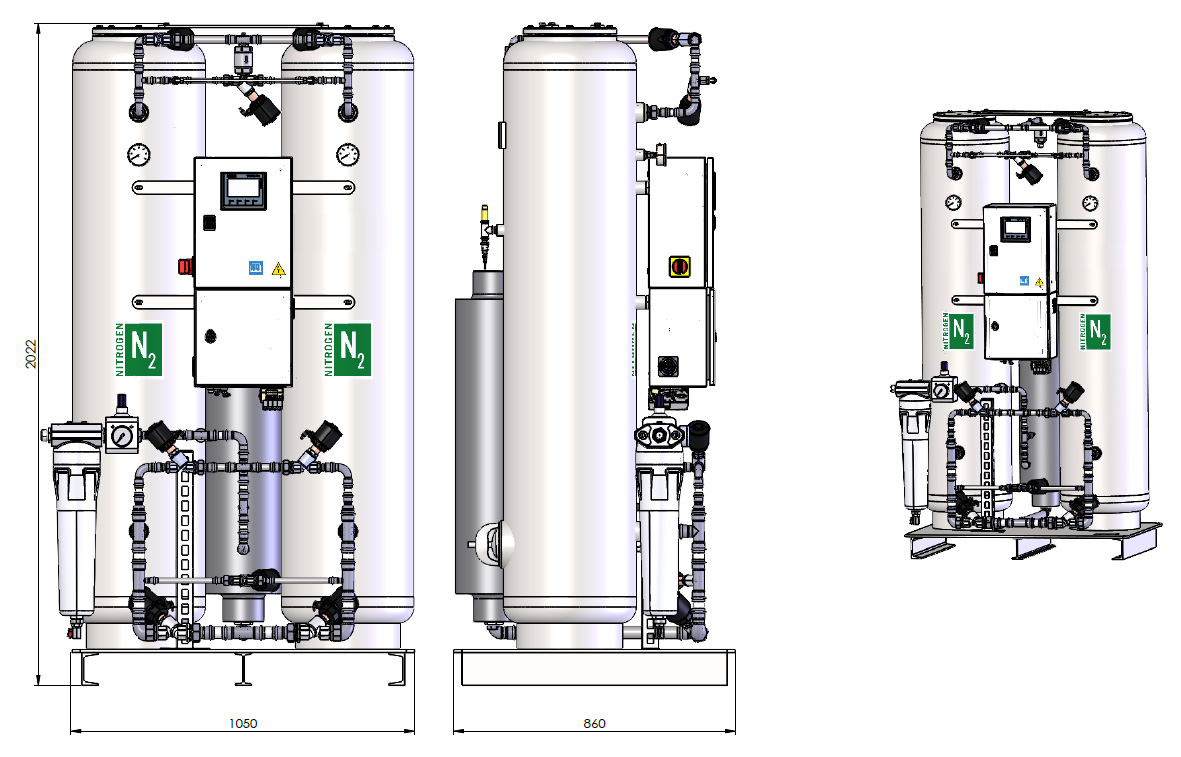

| Čisté rozměry DxŠxV (mm) | 1050 x 860 x 2022 mm |
| Rozměry balení DxŠxV (mm) – bez NIG-AD2000 | 1200 x 1000 x 2225 mm |
| Rozměry balení DxŠxV (mm) – s NIG-AD2000 | 1200 × 1000 × 2225 / 800 × 800 × 2190 mm |
| Čistá / hrubá hmotnost (kg) – bez NIG-AD2000 | 677 kg / 750 kg |
| Čistá / hrubá hmotnost (kg) – s NIG-AD2000 | 677 kg + 140 kg / 750 kg + 190 kg |
| Provozní tlak / Návrhový tlak | 7-10 bar / 11 bar |
| Připojení stlačeného vzduchu | G 3/8″ DN10 |
| Výstup N2 | G 3/4″ DN20 |
| Výstup výfuku | G 1″ DN25 |
| AutoP | G 3/8″ DN10 |
| Hladina hluku | Od 55 až po max. 85 dB (A) |
| Okolní teplota | + 5 ° C až + 45 ° C |
| Tlakový rosný bod | + 3 ° C |
| Elektrické připojení | 1-fázový 230V / 50Hz (110 V / 60Hz volitelně) |
| Spotřeba energie | 150 W |
| Třída bezpečnosti | IP 54 |
| Požadavek na stlačený vzduch:
Kvalita vstupního vzduchu podle ISO8573-1 |
EN ISO 8573-1 / Třída 1.4.1 *třída 1 (částice), *třída 4 (vlhkost), *třída 1 (zbytky oleje), stlačený vzduch neobsahuje organické látky |
Rozměry:
Standardní vybavení:
Standardní generátor PSA (TWIN TOWER) obsahuje:
- 7” dotykový ovládací panel Siemens S7
- Vstupní a výstupní filtrace částic
- Senzor a analyzátor čistoty dusíku (životnost min. 2 roky)
- Nerezové potrubí na vstupu a výstupu
- Regulátor vstupního a výstupního tlaku
- Výstupní jehlový ventil (regulátor průtoku)
- Tlaková nádoba PED 0 – 10 – 0 barů
Filtrace vzduchu / dusíku
| Volitelná filtrace vzduchu (na vstupu tlakového vzduchu) | |
|---|---|
| Možnost Filtrace | |
| Mikrofiltr vstupního vzduchu (součástí balení) | 0,01 mikronů |
| Vstupní filtr s aktivním uhlím (volitelně) | 0,003 mikronů |
| Výstupní dusík Filtr jemných částic (součástí nádrže na produkt) | 3 až 5 mikron |
Volitelné vybavení:
I. NIG-AD2000: Sběrná nádrž na dusíkatý produkt 500 l/11 barů AD 2000
Doporučené příslušenství pro skladování vyrobeného dusíku pod tlakem – prodlužuje životnost generátoru dusíku a zajišťuje vždy dostatečnou kapacitu tlakového dusíku k použití.
| Sběrná nádrž dusíkatého produktu (volitelné – doporučeno) | Cena na vyžádání |
|---|---|
Typ |
NIG-AD2000 |
| Objem nádrží | 500 litrů |
| Výška | 1990 mm |
| Průměr | 600 mm |
| Hmotnost | 145 kg |
| Tlak max | 11 bar |
II. NIG-NFDP: Sada průtokoměru dusíku a senzoru rosného bodu … cena na vyžádání
III. NIG-NTES: Senzor teploty dusíku … cena na vyžádání
IV. NIG-NPRS: Senzor tlaku dusíku … cena na vyžádání
V. NIG-AOXA: Analyzátor kyslíku v okolním prostředí … cena na vyžádání
Jak funguje generátor dusíku – Popis provozu systému:
Náš systém generuje potřebný dusík z atmosféry (viz obrázek), přičemž převážně dusík (N2) je extrahován a čištěn, zatímco zbytek se vrací do atmosféry.
Vyhrazená stanice stlačeného vzduchu čistí a natlakuje vzduch, který je filtrován naším unikátním filtračním systémem, než vstoupí do dusíkové stanice. Kyslík, CO2 a další stopové plyny jsou absorbovány molekulárním sítem, což umožňuje dusíku procházet do systému dvojitého vyrovnávacího úložiště. (obrázek) Dusíková stanice čistí dusík pomocí naší vortexové technologie na požadovanou čistotu.
Systém pracuje nepřetržitě a automaticky zajišťuje konstantní tok vysoce čistého dusíku. Systém Vortex zajišťuje nejvyšší čistotu včetně pokročilého postupu monitorování dusíku.
Superčistý dusík se nakonec dostane do přívodního potrubí nebo do vysokotlakého záložního zásobníku. Náš bezolejový vysokotlaký kompresor automaticky začne plnit zásobník. Je to plně automatické s
automatické zastavení a také manuální automatický start/stop & a bezpečnostní vypínač. Každý stupeň je chráněn bezpečnostním vypouštěcím ventilem a filtrem čistoty plynu (mikronická filtrace).
Vysokotlaký systém je extrémně efektivní, pracuje s nízkou spotřebou energie, nízkou hladinou hluku a je 100% bezolejový.
Celý proces výroby dusíku je monitorován a systém se přepne do pohotovostního režimu, jakmile není dodávka dusíku potřeba a vysokotlaký zásobník je plný. Toto monitorování zajišťuje, že dusík se vyrábí pouze tehdy, když je potřeba, a maximalizuje tak energetickou účinnost.
Systém je schopen provozu 24 hodin denně, 7 dní v týdnu bez jakéhokoli přerušení dohledu.
