Описание
NIG-OS-4NX е мощен компактен генератор на азот PSA с производствен капацитет от 760 до 13100 литра азотен газ на час (в зависимост от необходимата чистота). Азотът се генерира чрез процес на колебание на налягането, като по този начин се осигуряват нива на чистота от 95% до 99.9995%. Максимално налягане: 10 бара. Препоръчително е в комплекта да се включи 500-литров резервоар за приемник на азотен продукт (500l/11bar) - вижте допълнителното оборудване. Въздушен компресор не е част от генератора на азот. Препоръчително решение за повечето малки пивоварни - азотът е полезен като инертен газ за изтласкване (за транспортиране на продукт между съдове под налягане или до дозиращото оборудване в кръчмата) вместо скъпия CO2. Произведено в Европейския съюз.
Относно технологията PSA - Адсорбция под налягане
Ниво на чистота на азот PSA до 99.9995%, капацитет до 13.10 m3 N2 на час
Азотът се генерира чрез процес на въртене под налягане, осигурявайки нива на чистота до 99.9995%.
Адсорбцията на азот се основава на два съда, пълни с активен въглен на СМС, които се подават последователно с компресирано отделяне на азота и кислорода.
Азотът се събира в системен съд, кислородът се отделя в атмосферата.
Всички данни, които клиентът желае да измерва, като температура на сгъстен въздух, налягане на сгъстения въздух, чистота и налягане на генерирания азот, се наблюдават и протоколират непрекъснато
Схема на системата за генериране на азот:
Нашата система е конфигурирана на 3 етапа. Всеки етап има няколко компонента, които са внимателно конфигурирани.
Производствен капацитет и чистота на генерирания азот:
Версия с висока чистота на азота:
| Входно налягане Сгъстен въздух |
Съдържание на O2
Съдържание на N2 |
5%
95% |
3%
97% |
2%
98% |
1%
99% |
0.5%
99.5% |
0.1%
99.9% |
0.05%
99.95% |
|
| 7 bar g | N2 поток [Nm3/h] | 13.10 | 10.29 | 8.42 | 6.55 | 5.99 | 4.02 | 3.31 | |
| 7 bar g | Въздух [m3/min] FAD | 0.44 | 0.38 | 0.34 | 0.29 | 0.26 | 0.23 | 0.20 | |
| 8 bar g | N2 поток [Nm3/h] | 13.79 | 10.83 | 8.86 | 6.89 | 6.30 | 4.24 | 3.49 | |
| 8 bar g | Въздух [m3/min] FAD | 0.46 | 0.40 | 0.35 | 0.31 | 0.30 | 0.24 | 0.22 | |
| 9 bar g | N2 поток [Nm3/h] | 11.48 | 11.38 | 9.31 | 7.24 | 6.62 | 4.45 | 3.66 | |
| 9 bar g | Въздух [m3/min] FAD | 0.48 | 0.42 | 0.37 | 0.33 | 0.32 | 0.25 | 0.23 | |
| 10 bar g | N2 поток [Nm3/h] | 15.17 | 11.92 | 9.75 | 7.58 | 6.93 | 4.66 | 3.84 | |
| 10 bar g | Въздух [m3/min] FAD | 0.51 | 0.44 | 0.39 | 0.34 | 0.30 | 0.26 | 0.24 |
Версия с ултрависока чистота на азот:
| Входно налягане Сгъстен въздух |
Съдържание на O2
Съдържание на N2 |
0.01%
99.99% |
0.005%
99.995% |
0.001%
99.999% |
0.0005%
99.9995% |
|
| 7 bar g | N2 поток [Nm3/h] | 1.87 | 1.50 | 1.05 | 0.66 | |
| 7 bar g | Въздух [m3/min] FAD | 0.15 | 0.13 | 0.11 | 0.10 | |
| 8 bar g | N2 поток [Nm3/h] | 1.97 | 1.58 | 1.10 | 0.69 | |
| 8 bar g | Въздух [m3/min] FAD | 0.16 | 0.14 | 0.12 | 0.11 | |
| 9 bar g | N2 поток [Nm3/h] | 2.07 | 1.66 | 1.16 | 0.73 | |
| 9 bar g | Въздух [m3/min] FAD | 0.17 | 0.15 | 0.12 | 0.11 | |
| 10 bar g | N2 поток [Nm3/h] | 2.17 | 1.74 | 1.21 | 0.76 | |
| 10 bar g | Въздух [m3/min] FAD | 0.17 | 0.15 | 0.13 | 0.12 |
Техническа Спецификация
| Технически данни & връзки | |
|---|---|
| Нетни размери ДxШxВ (mm) | 550 х 700 х 1174 мм |
| Размери на опаковката ДxШxВ (мм) – без NIG-AD2000 | 1200 х 1000 х 1400 мм |
| Размери на опаковката ДxШxВ (мм) – с NIG-AD2000 | 1200 x 1000 x 1400 / 800 x 800 x 1590 мм |
| Нетно / бруто тегло (кг) – без NIG-AD2000 | 490 кг / 540 кг |
| Нетно / бруто тегло (кг) – с NIG-AD2000 | 490 кг + 120 кг / 540 кг + 150 кг |
| Работно налягане / Проектно налягане | 7-10 бара / 11 бара |
| Стандартно входно налягане | 7 бар |
| Свързване на сгъстен въздух | G 3/8″ DN10 |
| Изход N2 | G 3/4″ DN20 |
| Изпускателна мощност | G 1″ DN25 |
| AutoP | G 3/8″ DN10 |
| Нивото на шума | от 55 до макс. 85 dB (A) |
| Температура на околната среда | + 5 ° C до + 45 ° C |
| Точка на оросяване под налягане | + 3 ° C |
| Електрическа връзка | 1-фазен 230V / 50Hz (110 V / 60Hz по избор) |
| Консумация на енергия | 100 Watts |
| Клас на безопасност | IP 54 |
| Изисквания за сгъстен въздух:
Качество на входящия въздух съгласно ISO8573-1 |
EN ISO 8573-1 / Клас 1.4.1 *клас 1 (частици), *клас 4 (влажност), *клас 1 (маслени остатъци), сгъстеният въздух не съдържа органични вещества |

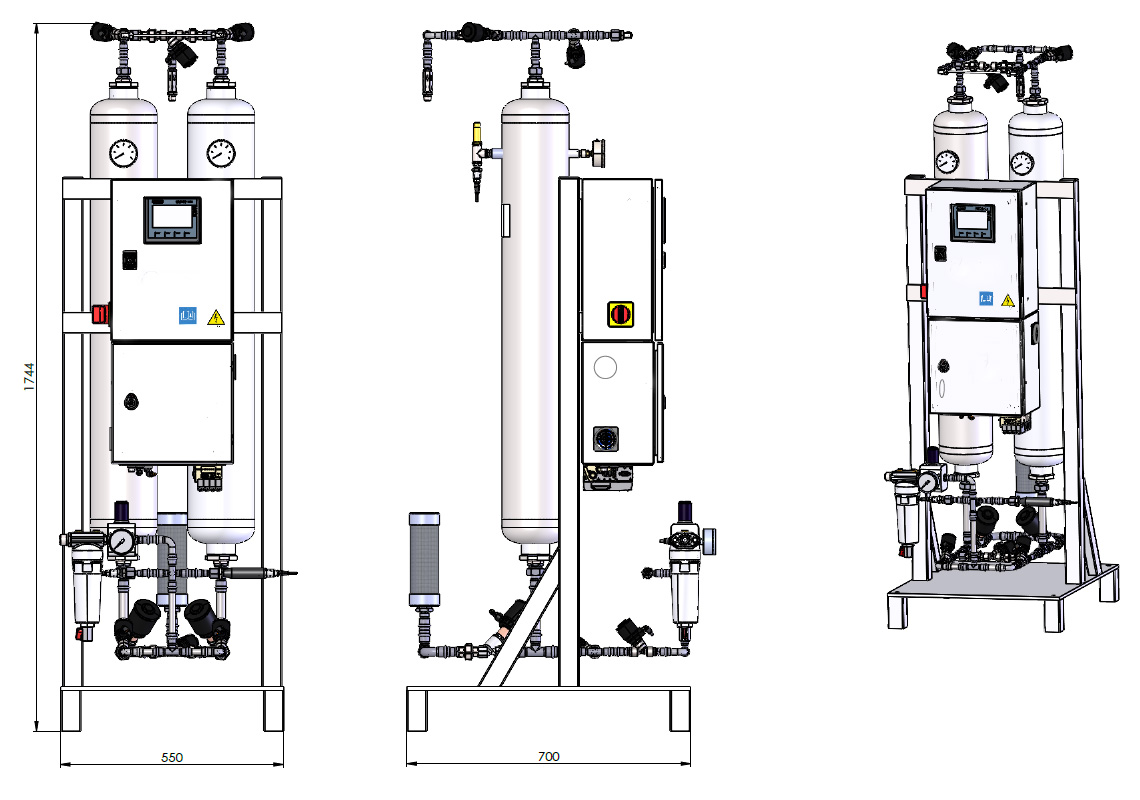

Размери:
Стандартно оборудване:
Стандартният PSA генератор (TWIN TOWER) включва:
- 7-инчов сензорен контролен панел Siemens S7
- Филтрация на частици на входа и изхода
- Сензор и анализатор за чистота на азота (минимален живот 2 години)
- Тръби от неръждаема стомана на входа и изхода
- Регулатор на входно и изходно налягане
- Изходен иглен клапан (регулатор на дебита)
- Съд под налягане PED 0 – 10 – 0 бара
Филтрация на въздух/азот
| Опция за филтриране на въздуха (на входа за въздух под налягане) | |
|---|---|
| Опция за филтриране | |
| Микрофилтър за входящ въздух (включен) | 0,01 микрона |
| Вход Филтър с активен въглен (по избор) | 0,003 микрона |
| Филтър за фини частици на изходния азот (включен в резервоара за продукта) | 3 до 5 микрона |
Допълнително оборудване:
I. NIG-AD2000: Резервоар за прием на азотен продукт 90л/11бара AD 2000
Препоръчителен аксесоар за съхранение на произведен азот под налягане – удължава живота на азотния генератор и осигурява винаги достатъчен капацитет на азот под налягане за употреба.
| Резервоар за приемник на азотен продукт (по избор – препоръчително) | Цена : € 2425,- |
|---|---|
Тип |
NIG-AD2000 |
| Размер | 90 литри |
| Височина | 1490 мм |
| диаметър | 500 мм |
| Тегло | 125 кг |
| Макс. Налягане | 11 бар |
II. NIG-NFDP: Комплект азотен разходомер и сензор за точка на оросяване … € 1940,-
III. NIG-NTES: Сензор за температура на азота ... цена при поискване
IV. NIG-NPRS: Сензор за азотно налягане ... цена при поискване
V. NIG-AOXA: Анализатор на околния кислород … цена при поискване
Как работи генераторът на азот – Описание на работата на системата:
Нашата система генерира необходимия азот от атмосферата (вижте снимката), като основно азотът (N2) се извлича и пречиства, а останалата част се връща в атмосферата.
Специализирана станция за сгъстен въздух пречиства и компресира въздуха, филтриран през нашата уникална система за филтриране, преди да попадне в азотната станция. Кислородът, CO2 и други следи от газове се абсорбират от молекулярното сито, позволявайки на азота да премине през системата за двойно буферно съхранение. (снимка) Азотната станция пречиства азота, използвайки нашата вихрова технология, до необходимата чистота.
Системата работи непрекъснато, автоматично осигурявайки постоянен поток от високочист азот. Системата Vortex осигурява най-висока чистота, включително усъвършенствана процедура за мониторинг на азота.
Свръхчистият азот евентуално постъпва в захранващите тръбопроводи или в резервния резервоар за високо налягане. Нашият безмаслен компресор за високо налягане автоматично започва да пълни резервоара. Той е напълно автоматичен с...
функция за автоматично спиране, както и ръчен & автоматичен старт/стоп и предпазен прекъсвач. Всяка степен е защитена с предпазен изпускателен клапан и филтър за чистота на газа (микронна филтрация).
Системата за високо налягане е изключително ефективна, работи с ниска консумация на енергия, ниско ниво на шум и е 100% безмаслена конструкция.
Целият процес на генериране на азот се наблюдава и системата превключва в режим на готовност, когато захранването не е необходимо и резервоарът за високо налягане е пълен. Този мониторинг гарантира, че азотът се генерира само когато е необходим, като по този начин се увеличава максимално енергийната ефективност.
Системата е способна да работи 24/7 без прекъсвания на наблюдението.
Условия и условия на доставка
Гаранция 12 месеца за генератора, ако интервалите за поддръжка са спазени правилно
Гаранция 24 месеца със сервизно споразумение от оторизиран партньор
Поставянето се извършва от купувача - чрез ръководство за монтаж
Инсталирането ще се извърши от купувача - чрез ръководство за монтаж
Стартирането се извършва от купувач / незадължителен производител -> ексклузивно (доплащане)
Доставка EXW Опава, Чехия
Разходите за доставка .. не са включени в цената -> ще бъдат изчислени индивидуално
Опаковка, опакована за безопасен транспорт -> ексклузивна (доплащане)
Приблизителна дата на избор 4-6 седмици след като нашата банка официално потвърди пълното получаване на плащането
Плащане 100% предплащане
Включена документация
Валидност на офертата 10 седмици след датата на издаване на офертата.
Позволяваме си да фактурираме такса от 500 евро за всяка започната седмица, ако стоките не бъдат изпратени 4 седмици след информацията за вземане от CBS.
Ако системата не бъде взета 60 дни след завършване и изчисление, CBS има право да я препродаде. Допълнителните разходи, произтичащи от това, ще бъдат начислени на клиента. Ако е договорено авансово плащане, договореният срок за доставка се удължава с времето между получаването на поръчката и авансовото плащане. Валидна за изчисляване на действителната дата на доставка е датата на получаване на плащането по нашата банкова сметка.
Цена на услугата
Следните тарифи са валидни за часове на труд, пътуване и изчакване, доколкото последните са под отговорността на клиента.
Те са валидни за изпълнение на услуги, реализирани в нашите помещения, но също така и за работа, извършена на операционната площадка на клиента. Основните характеристики на инсталацията трябва да се извършват въз основа на условията на производителя за битова инсталация. В това отношение условията за гаранция и отговорност са особено важни.
От 01.01.2026 се прилагат следните тарифи:
Стартиращ инженер / Инженер по инсталиране (също назначение на технически ръководител) ... 1.500 EUR / ден
Техник по монтаж/Пускане в експлоатация/Обучение (също и фабричен техник/ръководител) … 1.250,00 евро/ден
Ръководител/техник за оборудване за газоснабдяване … 950 евро / ден
Всички цени, изброени по-горе, не включват ДДС.
Доплащанията за допълнителна работа, премията за нощна смяна, неделната премия, пътните разноски, визите и работата по официалните празници се договарят отделно.
Дневната надбавка се изчислява за 10 работни часа - Европа. Пътните разходи, настаняването в хотела и пътните разходи за полет ще бъдат таксувани отделно.
Резервни части и сервиз
Резервните части се предлагат от нас до 25 години.
Услугата се извършва по целия свят от немски производител, тъй като си сътрудничим с агенции в много страни по света.
